CATIA模具设计培训—双色模具设计及注塑时要注意的事项

发布日期：2017/3/16 9:22:16 1962 分享

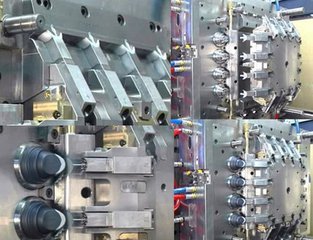

双色模具(上海Catia模具设计培训)就是两种塑胶材料在同一台注塑机上注塑，分两次成型，通常由两套模具组成，后模要旋转180度，而前模不动，但是产品只出模一次的模具。一般这种模塑工艺也叫双料注塑，且需要专门的双色注塑机。双色模具设计及注塑时要注意的事项有：

1、两型腔和型芯的运水布置尽量充分，并且均衡、一样。

2、模具的(Catia模具设计培训)前模以中心旋转180º后，必须与后模吻合。设计时必须注意这一点。

3、99%的情况是先注塑产品的硬胶部分，再注塑产品的软胶部分。因为软胶易变形。

4、三板模的水口最好能设计成可以自动脱模动作。特别要注意软胶水口的脱模动作是否可靠。

5、在设计时，请仔细查看双色模具注塑机的(上海Catia模具培训)参数数据，如，最大容模厚度、最小容模厚度、顶棍孔距离等。

6、注塑时，第一次注塑成型的产品尺寸可以略大，以使它在第二次成型时能与另一个型腔压得更紧，以达到封胶的作用。

7、前模的两个形状是不同的，分别成型1种产品。而后模的两个形状完全一样。(注意：如有不一样，要做前模滑块来保证后模一致)

8、注意在第二次注塑时，(Catia模具培训)塑胶的流动是否会冲动第一次已经成型好的产品，使其胶位变形？如果有这个可能，一定要想办法改善。

9、为了使两种塑胶“粘”得更紧，要考虑材料之间的“粘性”以及模具表面的粗糙度。双色模具注塑有专门的TPU；而模具表面越光滑，它们“粘‘得更紧。

10、在设计第二次注塑的型腔时，为了避免型腔插（或擦）伤第一次已经成型好的产品胶位，可以设计一部分避空。但是必须慎重考虑每一处封胶位的强度，即：在双色模具注塑中，是否会有在大的注塑压力下，塑胶发生变形，导致第二次(上海Catia培训)注塑可能会有批锋产生的可能？
