本期模具设计培训教程向大家介绍用CAD三维实体制作花盆的方法,主要向大家传达制作思路和技巧!
创建过程中需要注意的的几个关键词是:实体拉伸\剖切\点过滤\阵列

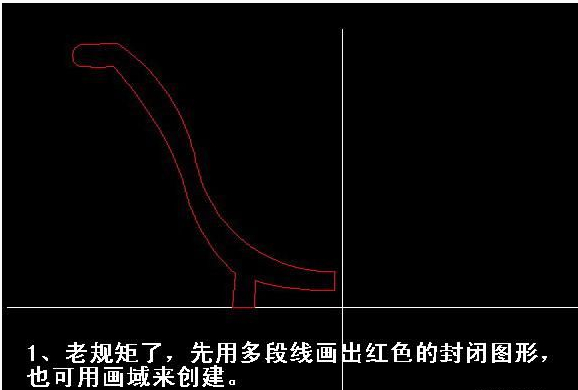

1:(CAD培训)画出红色的封闭图形,也可用画韵来创建。

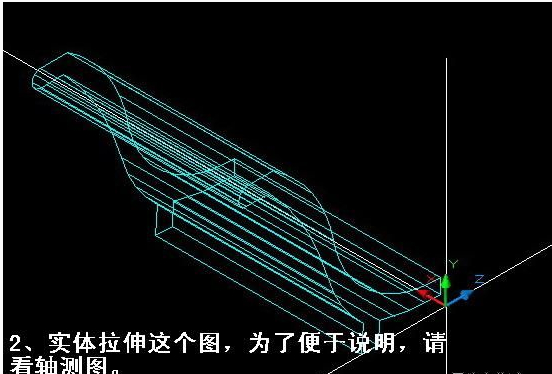

2:实体拉伸这个图,(上海模具设计师培训)为了便于说明,请看轴测图。

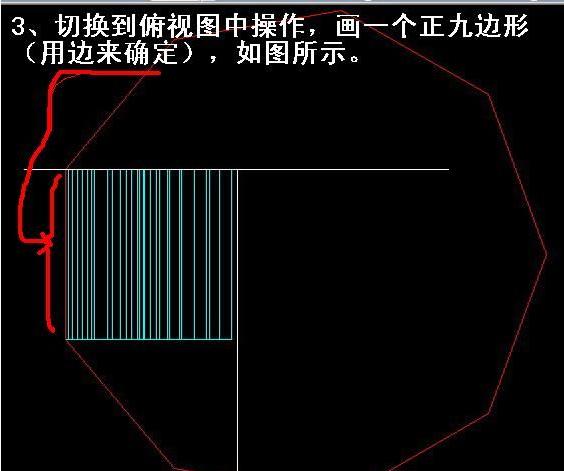

3:(上海模具设计培训)切换到俯视图中操作,画一个正九边形(用边来确定),如图所示。

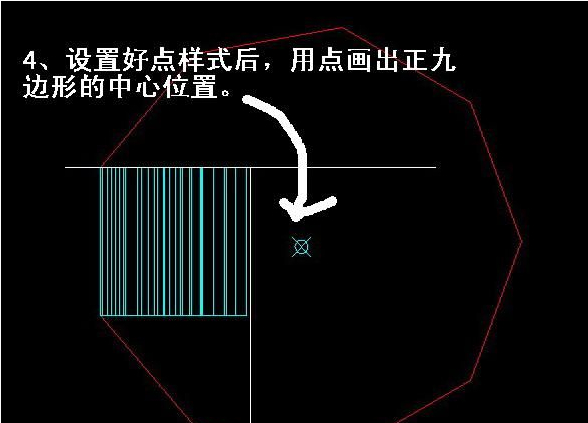

4:设置好点样式后,(模具设计培训)用点画出正九边形的中心位置。

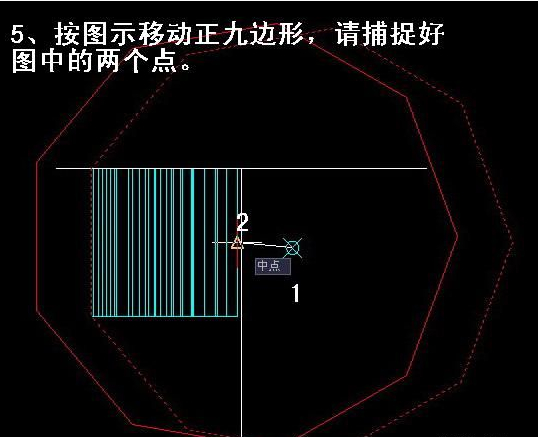

5:按图移动正九边形,(上海模具设计师)请捕捉好图中的两个点。

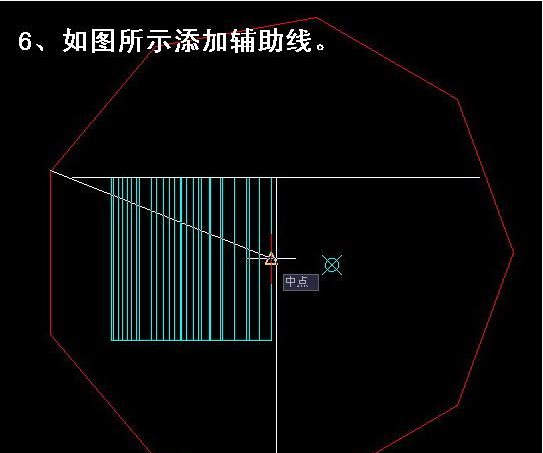

6:(CAD培训)示添加辅助线。

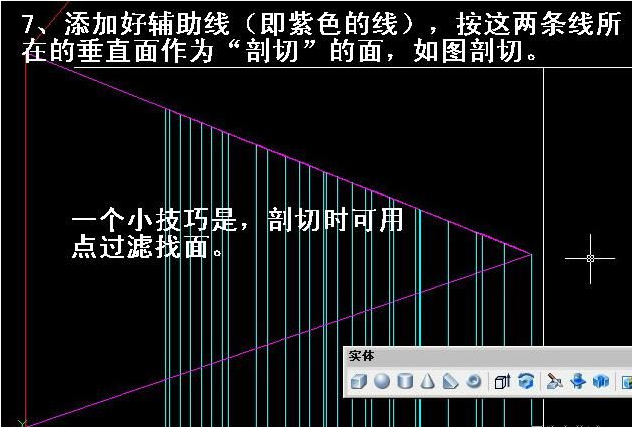

7:添加好辅助线(紫色的线),(上海模具设计培训)按这两条线所在的垂直面作为“剖析”的面,如图。

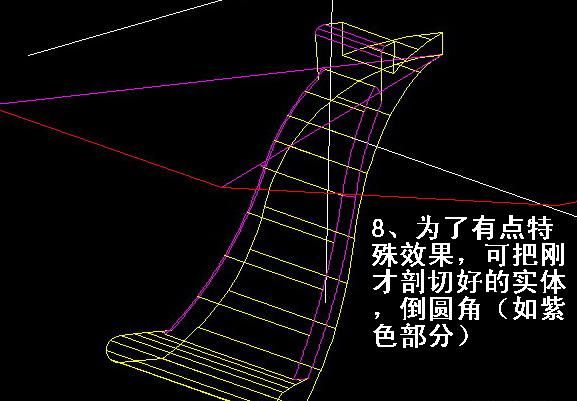

8:(模具设计培训)为了有点特殊效果,可把刚才剖切好的实体倒圆角(如紫色部分)

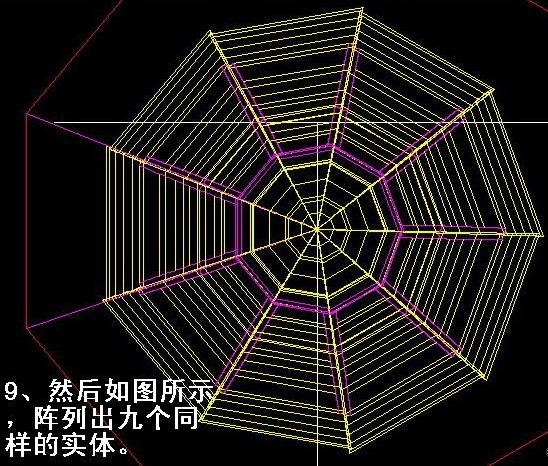

9:(CAD培训)图所示,阵列出九个同样的实体。

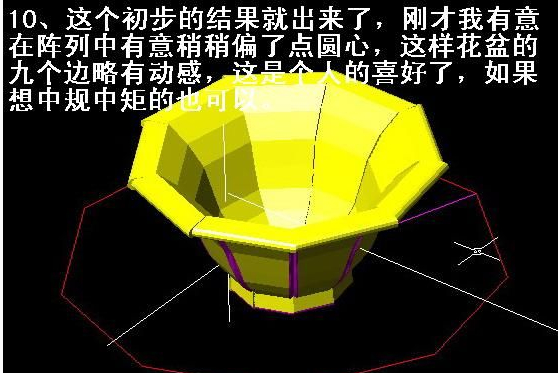

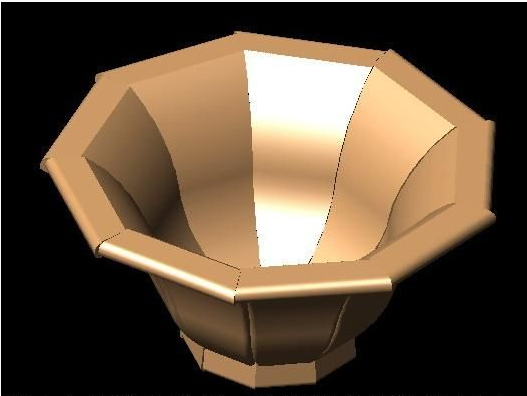

10:这个初步的结果就出来了,(模具设计师培训)可以在阵列中稍微偏点圆心,这样花盆的九个边略有动感。
11:(上海模具设计师)如果想往花盆里加点东西也可以。

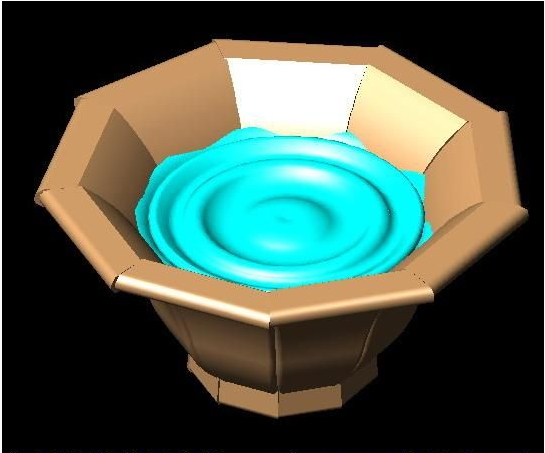

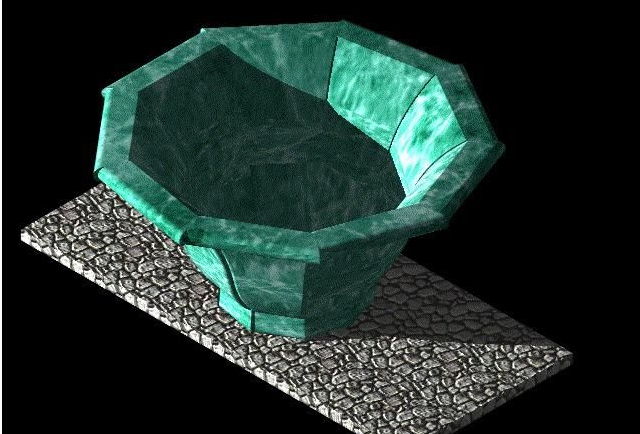

看看效果图:(CAD培训)
