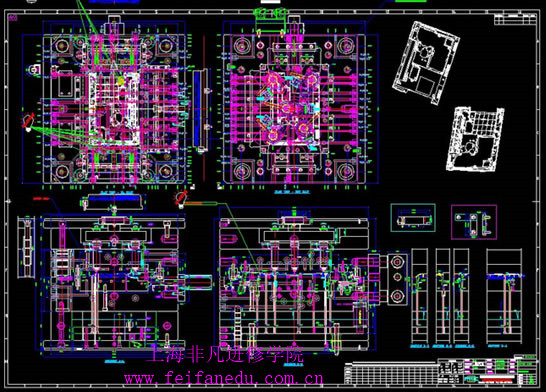

在上海机械CAD培训班讲过，模具CAD，CAD是一种技术，其中人与计算机结合为1个问题求解组，紧密配合，发挥各自所长，从而使其工作优于每一方，并为应用多学科方法的综合性协作提供了能能。模具CAD是模具制造技术人员以计算机为工具，对模具进行设计、绘图、分析和编写技术文件等设计活动的总称。

1、有的用户使用AutoCAD时会发现命令中的对话框会变成提示行，如打印命令，控制它的是系统变量CMDDIA，关掉它就行了。



2、CAD的较高版本中提供了形位公差标注，但圆度及同轴度中的圆不够圆，其实，AutoCAD中常见符号定义都在AutoCAD安装目录下SUPPORT子目录下的gdt.shp文件中，其中2号和4号字符定义了圆形的形状，圆的弧度竟为127°，但不太好改正之（如改为90°更不好看）。



3、在AutoCAD中有时有交叉点标记在鼠标点击处产生，用BLIPMODE命令，在提示行下输入OFF可消除它。



4、椭圆命令生成的椭圆是以多义线还是以椭圆为实体是由系统变量PELLIPSE决定，当其为1时，生成的椭圆是PLINE。



5、CMDECHO变量决定了命令行回显是否产生，其在程序执行中应设为0。



6、DIMSCALE决定了尺寸标注的比例，其值为整数，缺省为1，在图形有了一定比例缩放时应最好将其改为缩放比例。



7、BREAK命令用来打断实体，用户也可以一点断开实体，用法是在第一点选择后，输入“@”。常用一条线一段为点划线，另一段为实线时。



8、AutoCAD R14中打印线宽可由颜色设定，这样机械制图中的各种线型不同、线宽不同的线条可放入不同的层，在层中定义了线型和颜色，而在打印设置中设定线型与颜色的关系，效果良好。



9、AutoCAD R14的Support中ACAD.dwt为缺省模板，要好好加工它，把常用的层、块、标注类型定义好，再加上标准图框，可省去大量重复工作。



10、AutoCAD中有不少外部Lisp命令文件，可以直接观察它们，如果学习开发Lisp应用程序，注意：R14可是最后一版Lisp文件内容公开的AUTOCAD，在CAD2000中Lisp文件内容是加密的。



11、AutoCAD二次开发工具很多，Lisp早就有了，R11提供了ADS（Acad Develop system），R12中提供了ADS对实模式下C编译器（如BC，MS C）的支持，R13提供ARX(Acad Runtime eXtend),R14提供了VB Automation，这个Automation使VB编写CAD程序成为可能，渴望CAD编程的人有了一个最好的选择，不必学习ADS、ARX、Object ARX，和AutoLisp，一起加入AutoCAD编程的世界。



12、用户自定义的Lisp文件一定要自动装入AutoCAD，这样就需要在acadr14.lsp中加入用户Lisp文件的装入语句，acadr14.lsp（早期版本为acad.lsp），好似DOS的Autoexec.bat，一定要好好利用，在其中如定义了名为S：：STARTUP（）的函数可自动运行它（给CAD加个启用画面如何，可用STARTUP加startapp函数，也可加登录密码）。



13、将AutoCAD中的图形插入WORD中，有时会发现圆变成了正多边形，用一下VIEWRES命令，将它设得大一些，可改变图形质量。



14、形如?30H11( )的标注如何去标注呢，请在文本内容中输入“%%c30{H11(}{\H0.7x;\S+0.1^-0.2;})”，可以实现，如嫌太麻烦，就编个程序来简化操作。



15、AutoCAD中文件可当作块插入其他文件中，但这样一来过多的块使文件过于庞大，用PURGE来清除它们吧，一次清一层，一定要多用几次呀！



16、巧用工具按钮自定义。AutoCAD中有许多lsp文件能为我们提供非常实用的命令，如chtext.lsp就是一个很好的文字修改命令，尤其适 用于大批文字的修改，但在使用这样的命令之前必须先把lsp文件载入。一般你可以通过选取“Tools”菜单中“Load Application ...”选项，再利用对话框打开AutoCAD R14/Support下的Chtext.lsp文件，然后击 “Load”钮，或者也可以直接在命令行中键入“（load “chtext”）” 以达到载入的目的，如此做总有些繁琐。下面我们用自定义工具按钮的方式解决这个问题，右击任意工具钮，弹出“Toolbars”对话框，击“Customize...”钮，在“Categories：”中选“Custom”项，将出现的空按钮拖到工具条中目标位置，击“Close”钮返回，接着右击空按钮，出现“Button Properties”对话框，在“Name：”栏中为命令钮命名，“Help：”栏中你可写入或不写入内容，然后在“Macro：”中键入“（load “chtext”）cht”，至于“Button Icon",用户可选系统提供的图标，也可以点“Edit...”自行绘制或者直接调用已有的bmp文件，最后点“Apply”钮并依次关闭对话框返回。这样你自己的工作按钮就做成了。由于在后面增加了“cht”（注意：前面要有空格），所以你只要按下工具钮便可以直接去选择要编辑的目标文件。



17、汉化菜单。将support目录下的acad.mnu文件复制为chinese.mnu。用写字板打开chinese.mnu。仔细观察会发现其中有许多类似“＊＊＊POP”的条目，每一条目定义了一列下拉菜单。将引号中的英文命令名称改为中文，存盘退出。再在R14中输入“menu”命令，将chinese.mnu菜单文件装入，下拉菜单就变成了中文。还可以再装入acad.mnu 文件将菜单还原。



18、.单击“Object Propertys”工具条上的“Make objects' layer current”按钮，然后在作图区选择要去的图层上的任一图形，当前层立刻变换到选取的图形所在层。
