扫描的(上海Solidworks培训)三要素：轮廓、路径和引导线是扫描的三要素。其中轮廓和路径是必须有的，而引导线是可有可無无的。轮廓决定了扫描的大致截面形状（如：轮廓中有多少线段，线段与线段之关有什么关系等）。轮廓线是在一个草图中的开环或闭环的实线，其中开环轮廓只能用于曲面扫描，而闭环轮廓线既能用于实体的扫描也能用于曲面扫描。路径是轮廓运动方向的导向器。轮廓草图平面与路径的交点将沿着指定的轮廓轨道移动。

引导线是轮廓具体形状的控制器。轮廓与引导线(上海Solidworks设计培训)一般要进行穿透约束（穿透约束只是为了保证轮廓和引导线有一个相交点。如果在保证有相交点的情况下即使没有加穿透约束，扫描也是可以成功的。），引导线强制轮廓中的穿透点在扫描过程中沿着引导线移动，在扫描过程中直接或间接地控制着草图轮廓线在扫描过程中形状和位置的变化。

扫描运算过程解释：轮廓草图平面在扫描过程中沿路径方向不断的改变位置，而路径和引导线在扫描(Solidworks设计培训)过程中始终保持在原位置上不动。扫描运算过程解释：轮廓草图平面在扫描过程中沿路径方向不断的改变位置，而路径和引导线在扫描过程中始终保持在原位置上不动。

轮廓形状(Solidworks培训)和位置的变化：在扫描过程中，如果没有设置引导线，在扫描过程中，轮廓在草图中的相对形状和位置是不变的。如果要在扫描过程中让轮廓形状和位置发生变化就必须设置引导线。在扫描过程中，由于引导线与轮廓草图的穿透作用，引导线的形状和位置直接或间接地强迫穿透点沿着引导线运动。由于穿透点的运动，这个点在轮廓草图中的相对位置发生改变，这种改变同样(上海模具Solidworks培训)也引起了草图轮廓的形状或位置的改变。

下面我们通过一个简单的实例，讲解一下横向扫描的操作过程：

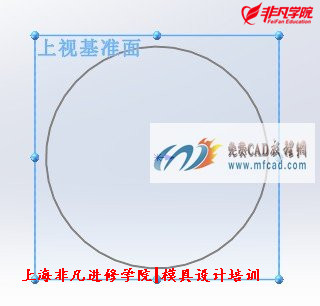

通过刚才对扫描的简单介绍，下面我们利用橫向掃描产生一个简单的电筒壳。路径：首先在上视基准面个画一个圆。圆心在原点上，大小任意（由于路径只是对轮廓的扫描方向有导向作用，而在这里无论圆的大小如何它的方向都是圆的切线方向，所以只要圆心定位好，即使圆的(上海模具Solidworks设计培训)直径没有给出也是能正确完成扫描的。如下图所示：
