上海闵行室内装修设计培训大咖分享室内平行透视空间手绘技法
发布日期:2019/3/7 15:24:30    上海闵行室内装修设计培训机构 4746 分享
从接触室内设计这个行业开始,作为室内设计培训老师的我始终抱有一个观点:设计师这个职业,是具有艺术及人文气息的。而它不同于其他艺术类别,如歌曲、 舞蹈、 书法、绘画,这些都属于视听艺术。室内设计属于环境空间艺术,它是立体的、饱满的。但无论哪类艺术,它们的作用点都是为了给人们带来更多的精神享受,超脱物质,进行升华。

而设计师的艺术气息,不仅仅局限在外表,不是一头长发,不是奇装异服,你必须要有点内在的,能够打动人心的真东西。而设计师的草图就属这个范畴,纵观整个建筑、室内行业,能成为大师的,如安藤忠雄、扎哈哈迪德等,无不是靠着绝妙的灵感和一杆笔行走设计界。而手绘草图作为一门传统的技法,在当下时代,没有被电脑制图所取代,是有它存在的价值的。

现在,就由非凡学院室内设计培训专业的江老师,为大家分享草图的表现形式。手绘基础-平行透视的画法:如何根据平面图画三维透视空间。下面我们以客厅做为案例,来给大家讲解透视画法。

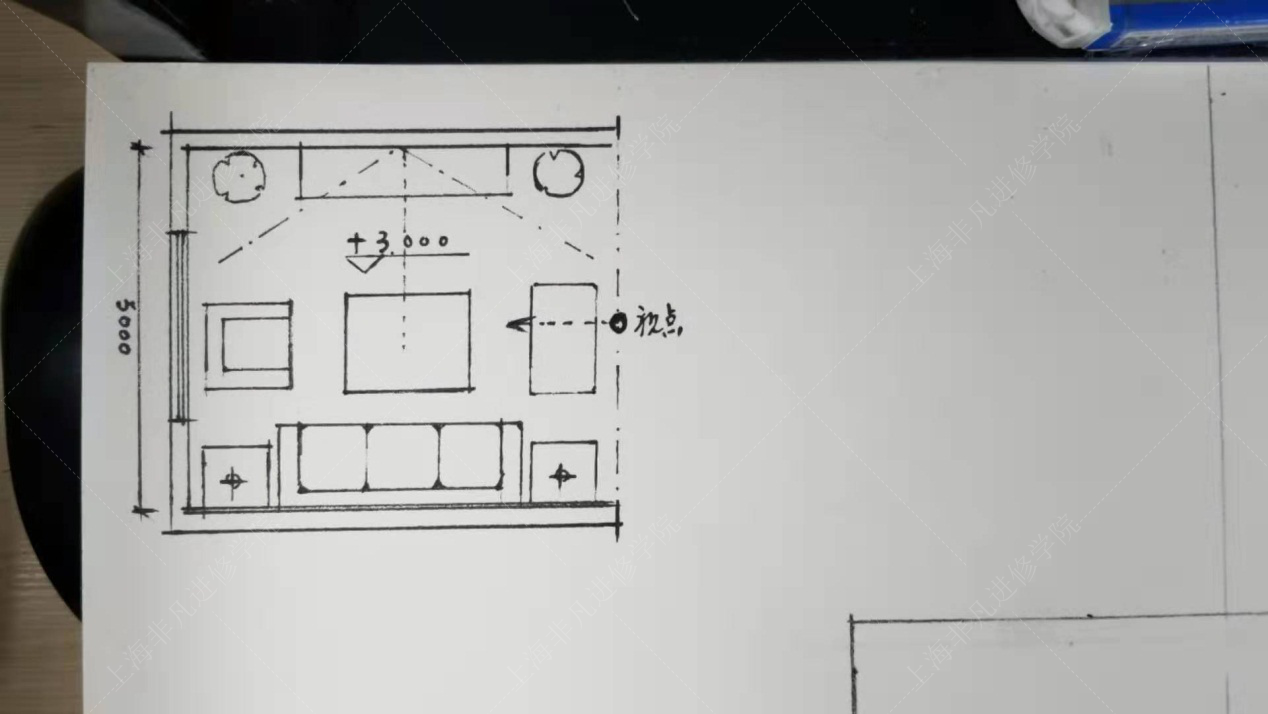

1:客厅的平面布局可以看到,客厅的家具布置丰富,组合沙发,电视柜,植物等一应俱全,空间高度3米,开间5米,明确了这些信息后,确定视点,如图所示。视点定于客厅中轴线,在这个方向,我们画出来的透视图,可以看到客厅的全貌。
上海闵行室内装修设计培训大咖分享室内平行透视空间手绘技法

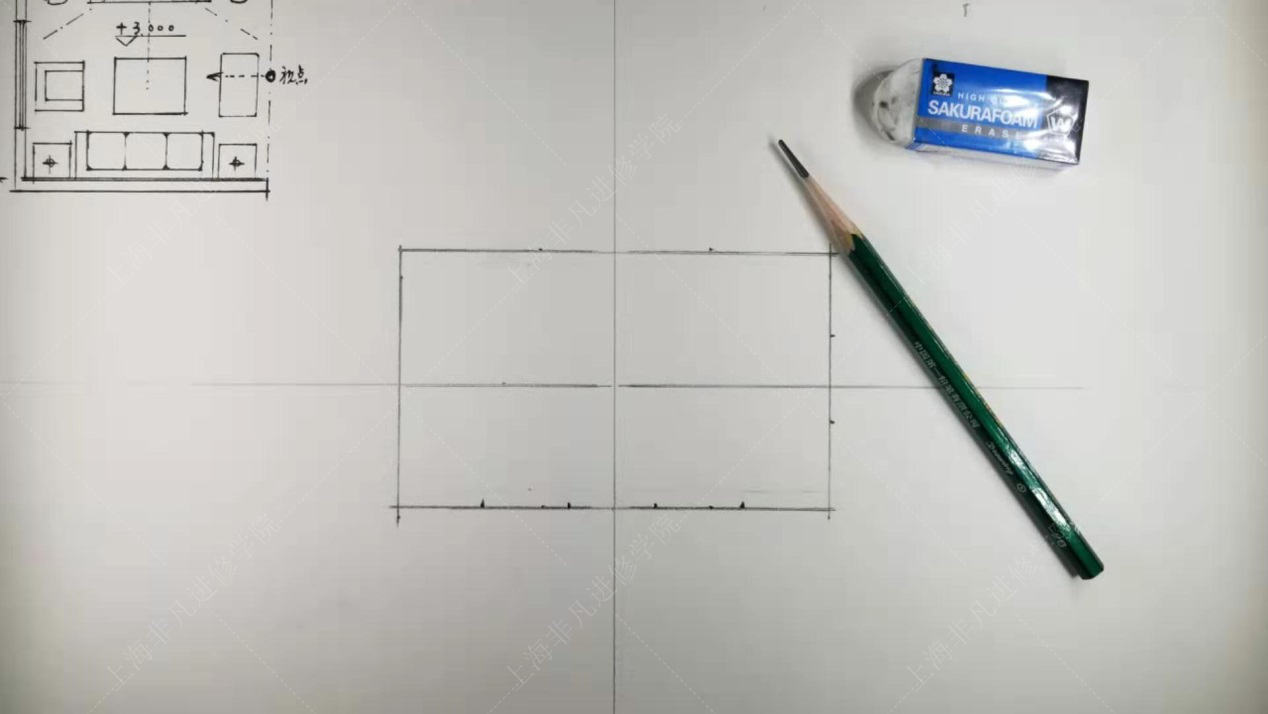

2:画出客厅窗户墙面:这面墙体尺寸长5米,高3米。在纸上画出5:3的矩形,依据我们所用纸张的大小,可相对更改矩形的大小。
上海闵行室内装修设计培训大咖分享室内平行透视空间手绘技法

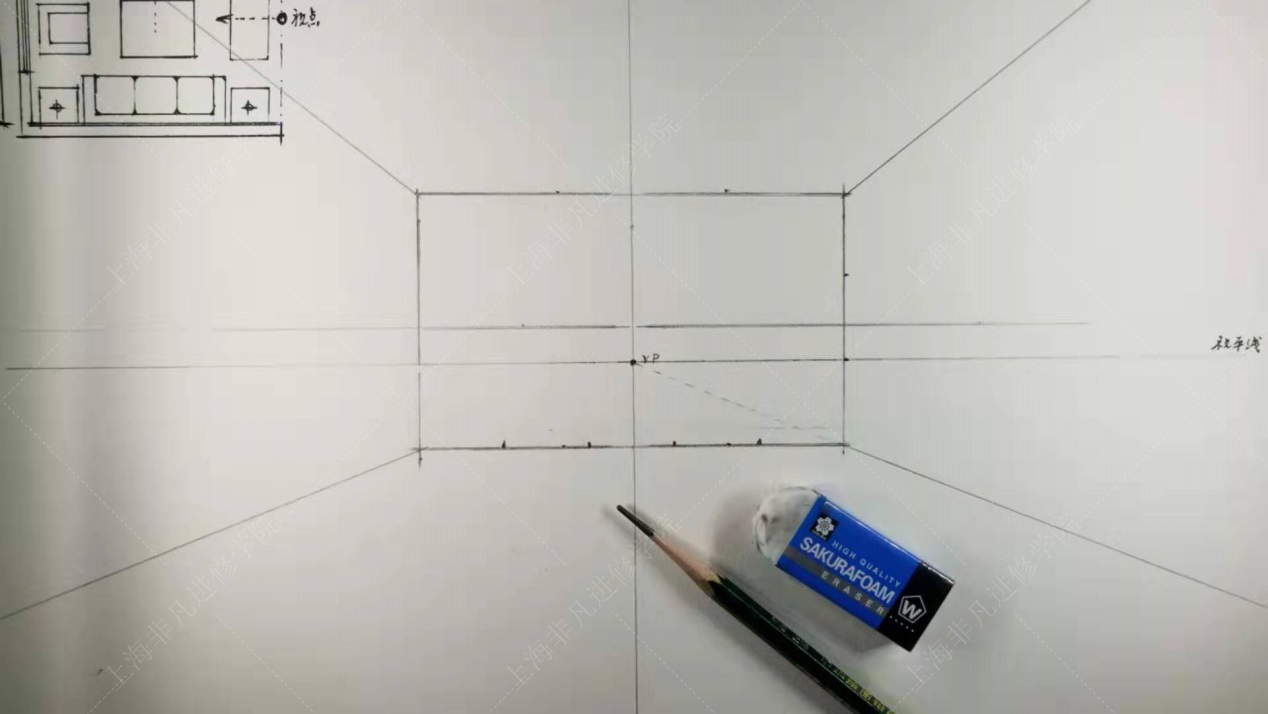

3:在矩形1米高处画出视平线,视平线要求水平。在视平线中心定出消失点VP,(消失点也称灭点,灭点定位距地面高度在1米至1米5为宜。定的太高,画出来的空间会有俯视感,不符合人们正常观看空间的效果)连接消失点VP与矩形墙角画出4条射线。之后我们可以看到,客厅的空间框架已经出来了。
上海闵行室内装修设计培训大咖分享室内平行透视空间手绘技法

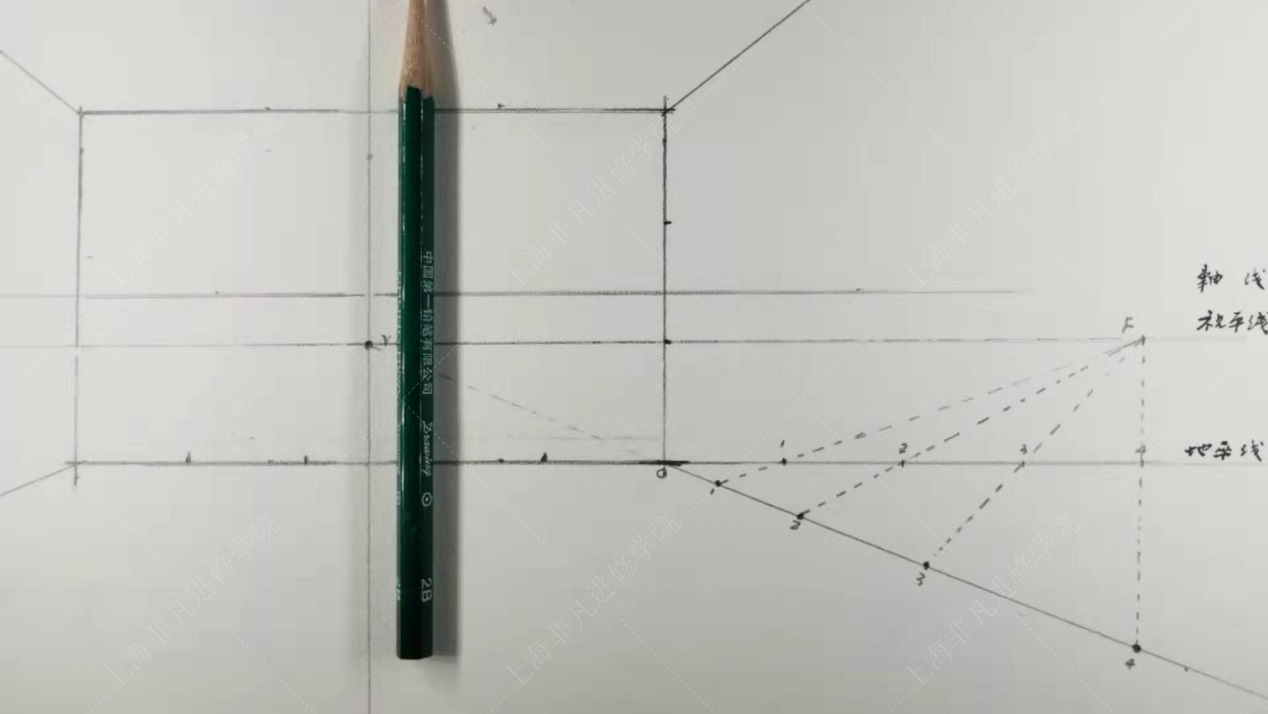

4:客厅框架出来后,需要根据空间比例和尺寸绘制客厅里的家具。这一步是关键,根据透视方法画出客厅地面及墙面的尺寸网格线,具体步骤如下:

一:延长地平线至右边4米,定出4米尺寸点

二:在第4米正上方视平线上定出辅助点F

三:通过辅助点F分别连接地平线上的4米尺寸点与地脚线相交,得出地角线尺寸点
上海闵行室内装修设计培训大咖分享室内平行透视空间手绘技法

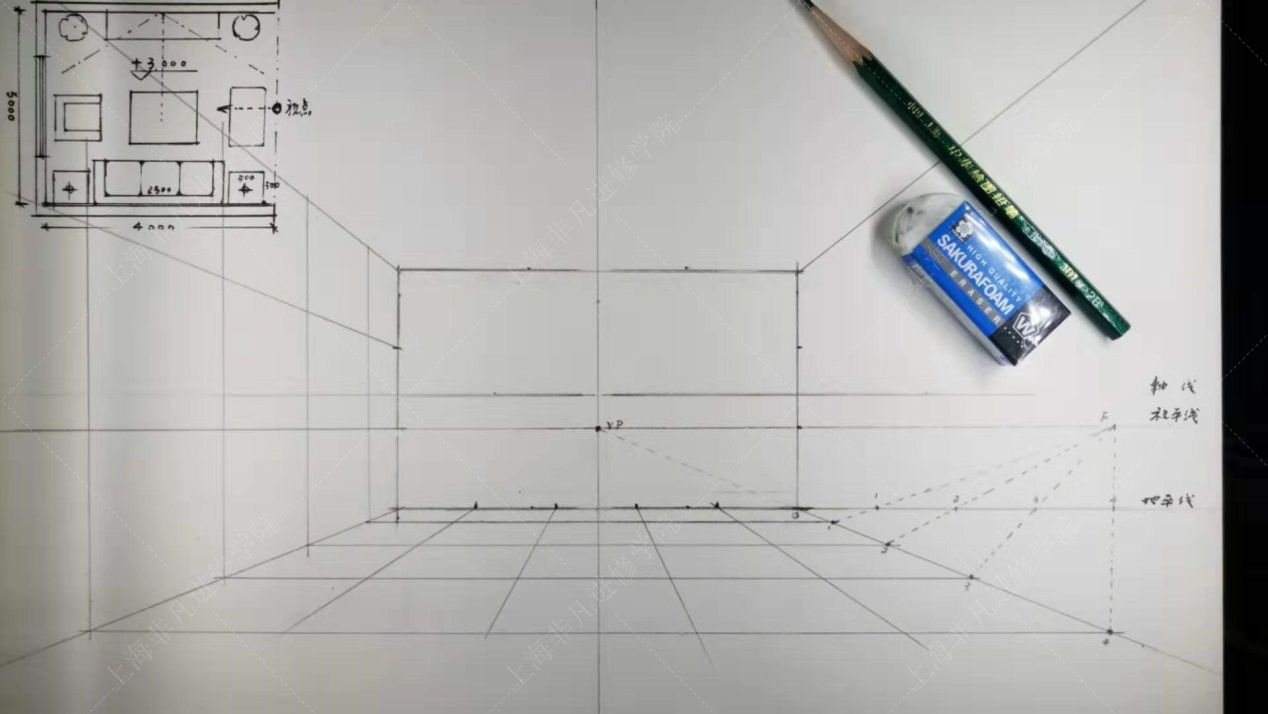

5:经过地脚线的4米尺寸点在地面画出水平线,在墙面画垂直线,再用消失点连接矩形墙面尺寸点画射线,形成墙地面网格,每格1平方米。
上海闵行室内装修设计培训大咖分享室内平行透视空间手绘技法

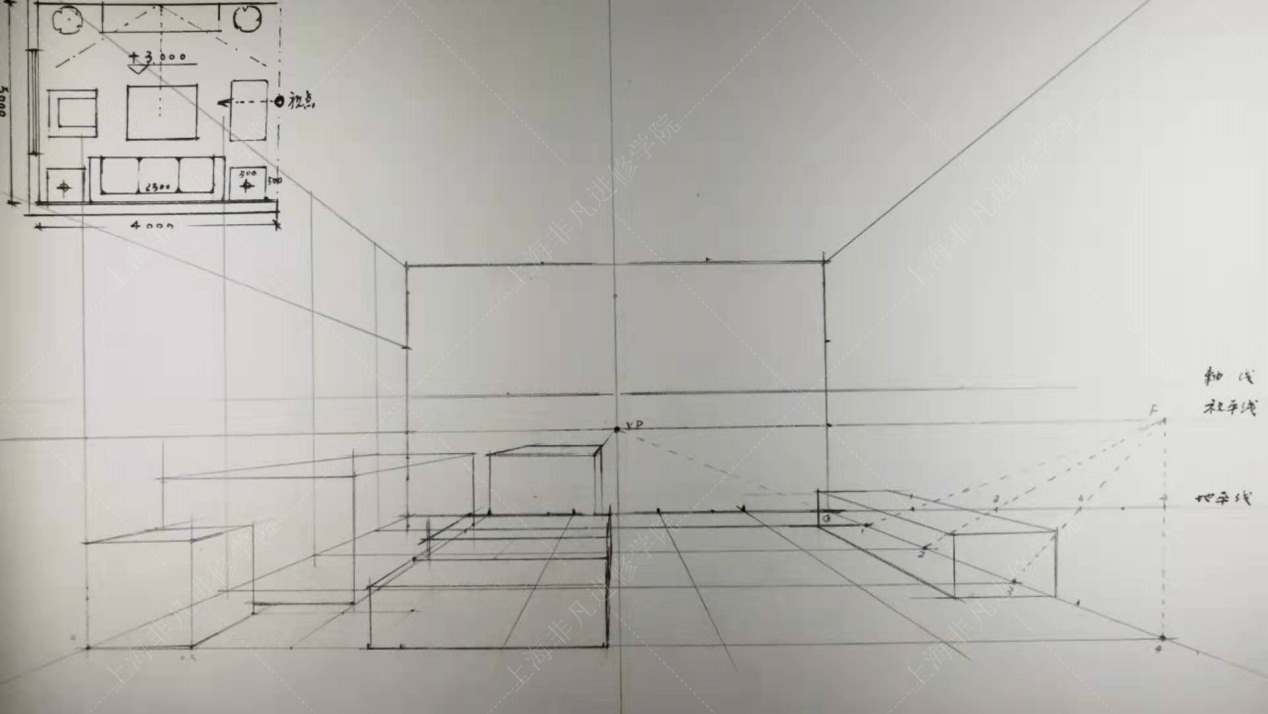

6:根据左上角平面图家具尺寸及摆放位置,画出家具框架,在绘制框架时注意一点透视基本规律:

一:凡与画面平行的直线与平面,透视形状不发生变化,仍保持物体原来的比例关系不变。
二:凡有远近差别和不平行画面的直线、平面,都要发生透视变化
三:平行变线都消失到一点,即向灭点消失
上海闵行室内装修设计培训大咖分享室内平行透视空间手绘技法

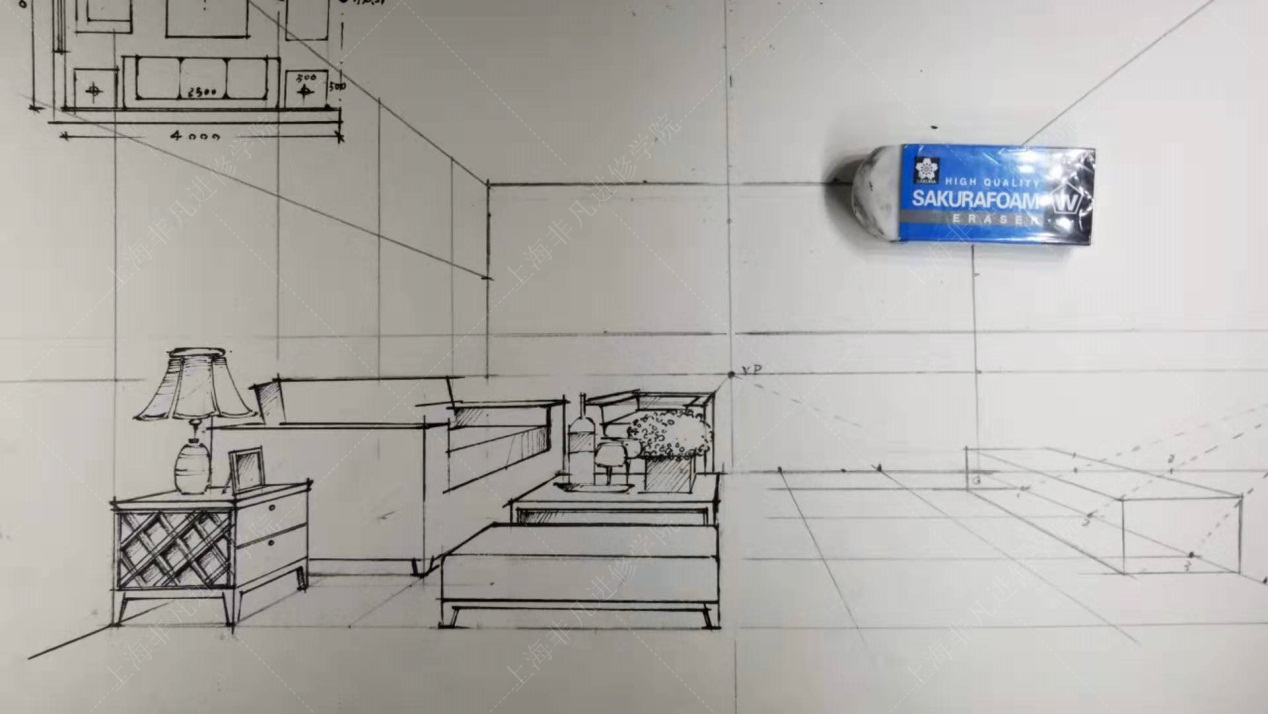

7:在家具框架内画出家具的造型及陈设,根据室内空间的设计风格,选择适合的风格家具。
上海闵行室内装修设计培训大咖分享室内平行透视空间手绘技法

8:画出墙面的设计内容,造型做法
上海闵行室内装修设计培训大咖分享室内平行透视空间手绘技法

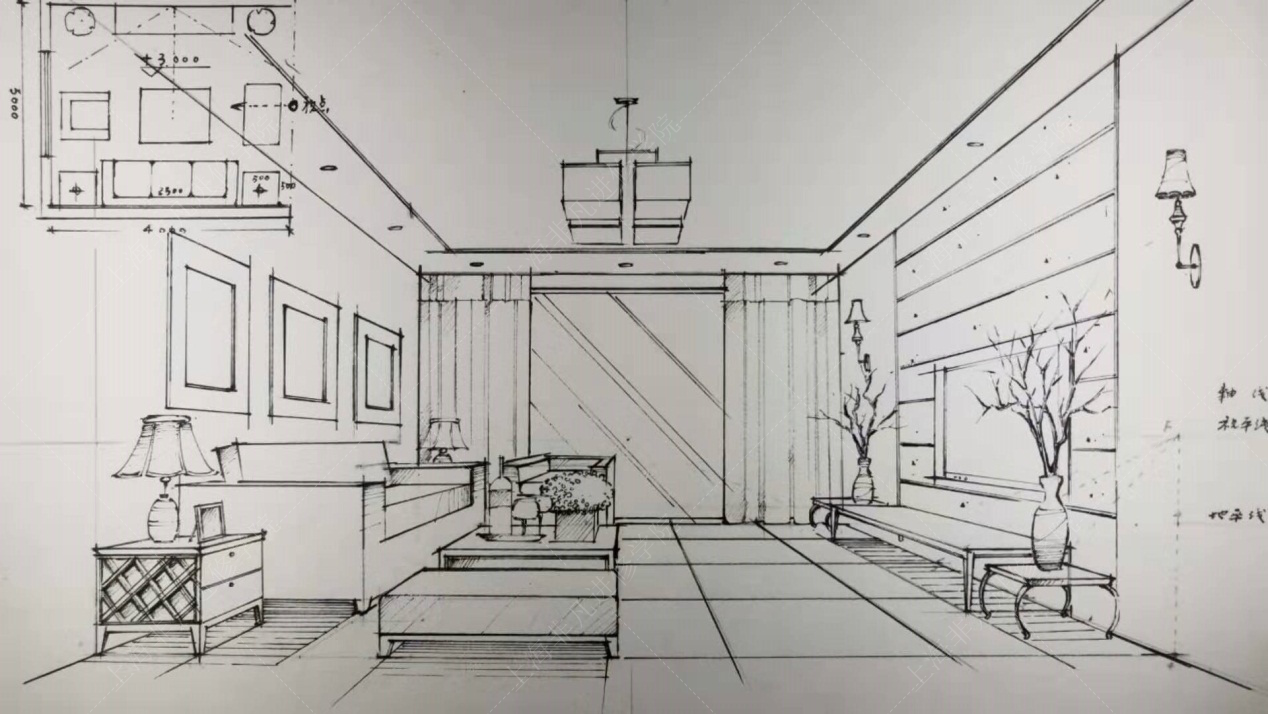

9:最后刻画出家具陈设的阴影及投影,丰富画面空间感。
上海闵行室内装修设计培训大咖分享室内平行透视空间手绘技法

综上所述,其实手绘立面的透视是有很强的规律性的,有兴趣的同学,可以按照上面的步骤自己来画一张,你会发现手绘不难,只要尝试,一直坚持,都能画出令自己满意的效果。
