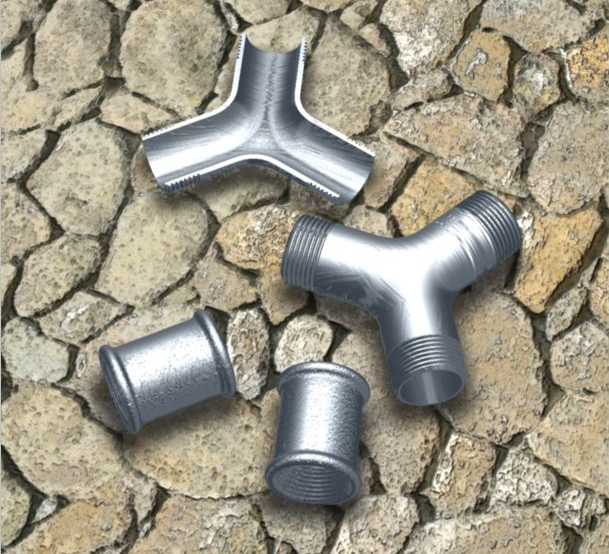

本篇AutoCAD培训教程向朋友们介绍用autocad三通管建模的过程。教程难度中等。主要通过运用box、陈列、并集、圆角、抽壳等命令完成，和大家一起分享。先来看看效果图：

具体的制作步骤如下：（模具设计师）

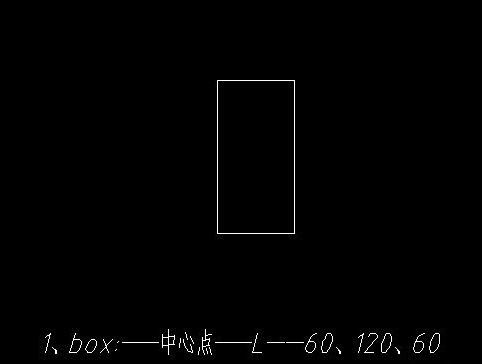

1、box:中心点l60、120、60。

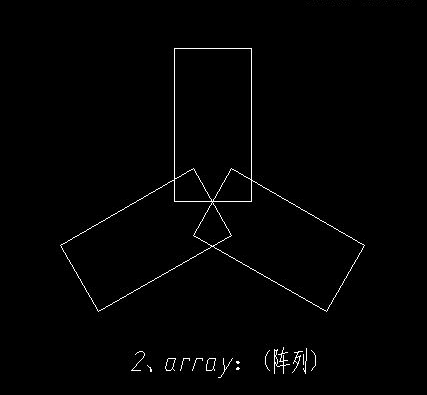

2、array：阵列。（上海模具设计培训）

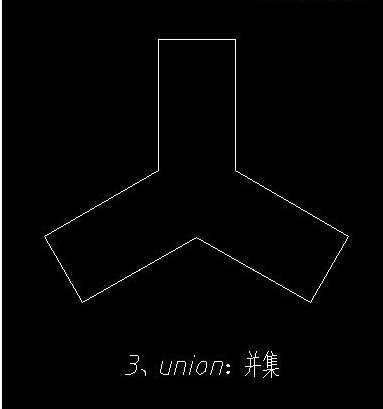

3、union  ：并集。（模具设计培训）

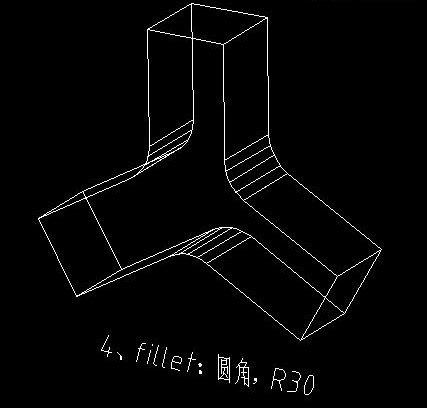

4、fillet：圆角，r30。（上海模具设计师）

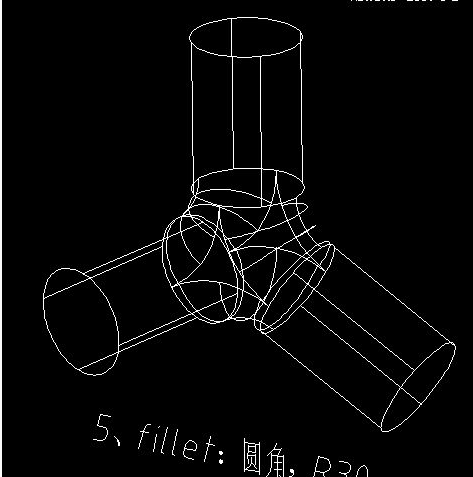

5、fillet：圆角，r30。（模具设计培训）

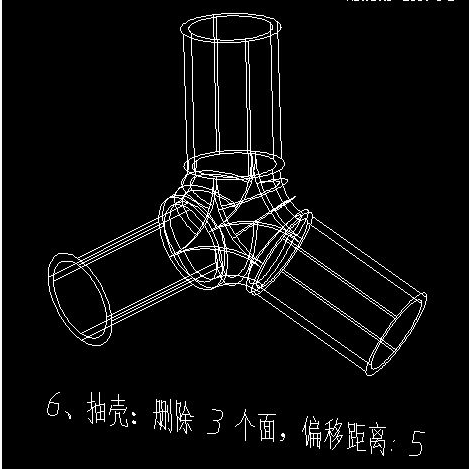

6、抽壳：（模具设计师培训）用点击“自由动态观察”转动，删除 3 个面，偏移距离: 5。

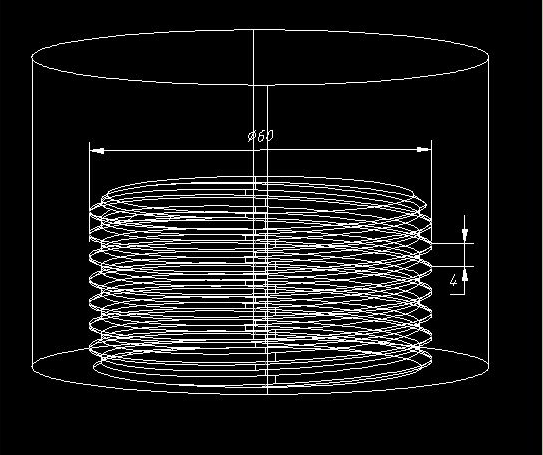

7、用程序画一个实体螺纹。（上海模具设计师）

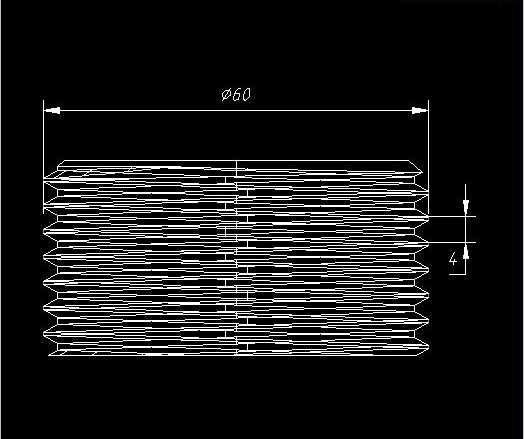

8、（模具设计培训）实体螺纹外做一圆柱体，然后差集。成内螺纹。

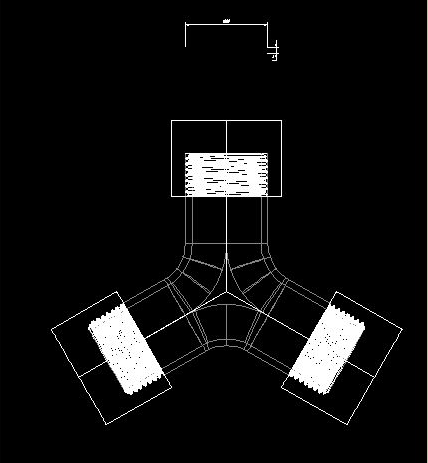

9、移到位，阵列三个。（上海模具设计师培训）


10、差集。（模具设计师）

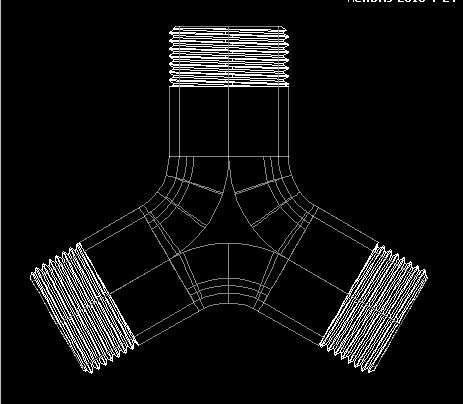

再来看看一些效果图：（上海模具设计培训）
