AutoCAD建模之机械轴承

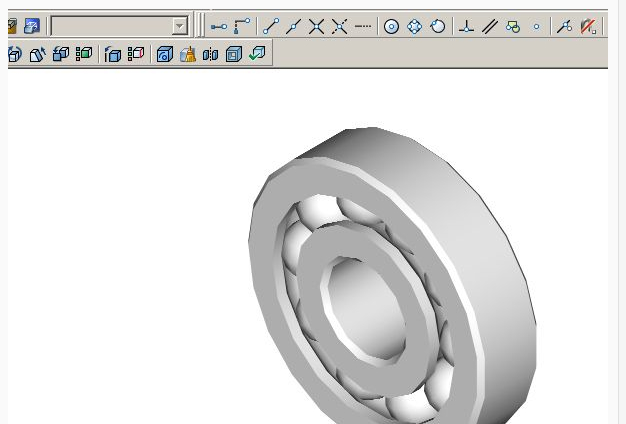

先来一起看看效果图吧：（上海模具设计培训）


下面是具体的制作步骤：

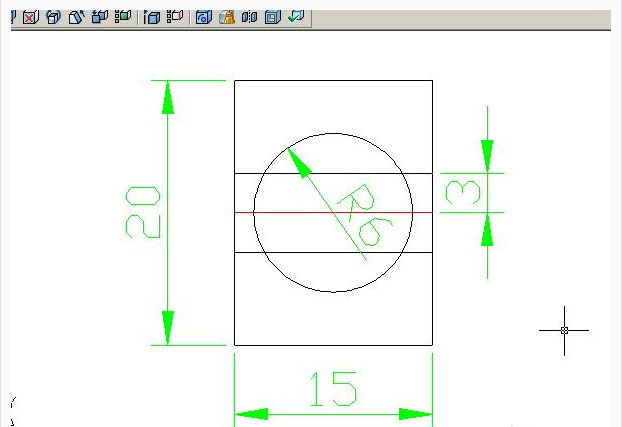

第1步：（模具设计培训）画出如图图形。

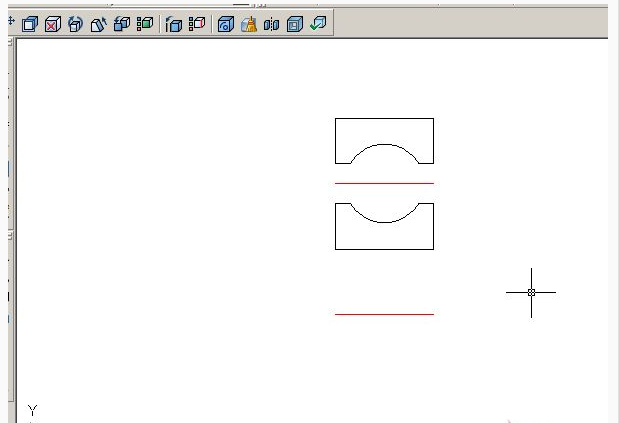

第2步：利用打断或修剪修改成如图。（上海模具设计培训）建议打断或修剪用的不熟练的多练习一下。



第3步：转换面域命令路径：（CAD培训）绘图<面域。

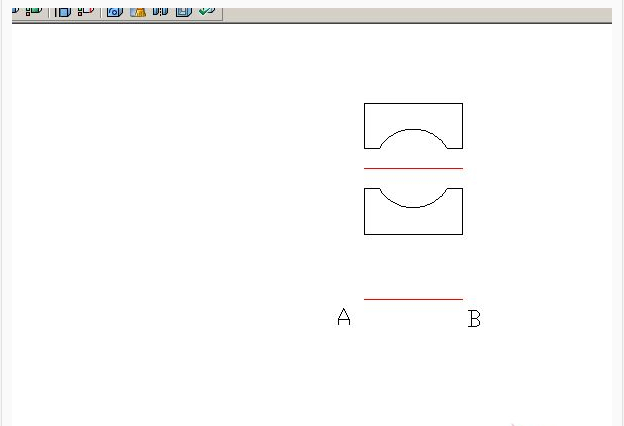

第4步：（模具设计师培训）偏移红色辅助线，距离20。



第5步：三维旋转根据提示，（上海模具设计培训）选中上面图形以ab为轴命令路径：绘图<实体<旋转。

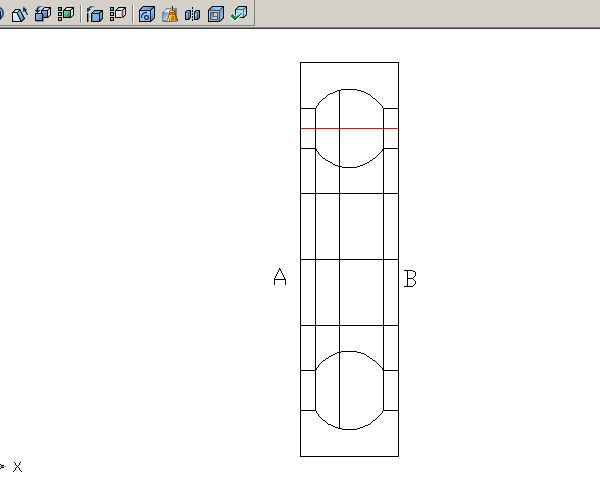

旋转后。(上海模具设计师）

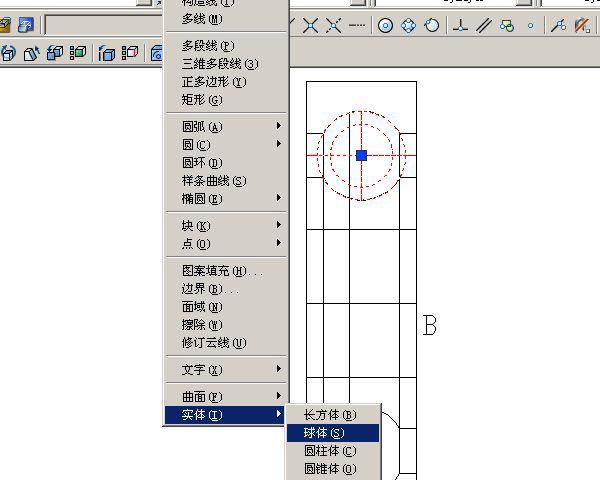

第6步：绘制滚珠命令路径：（模具设计师培训）绘图<实体<球体直径6。


第7步：阵列滚珠转换左视图圆形阵列滚珠，（模具设计培训）可以预览下，看看有没相交的滚珠。


第8步：上色命令路径：（CAD培训）视图<着色<体着色。


第9步：（上海模具设计培训）倒角切换到西南等轴视图和东南等轴视图对圆柱边进行倒角距离1。这样是为了更贴近实物。

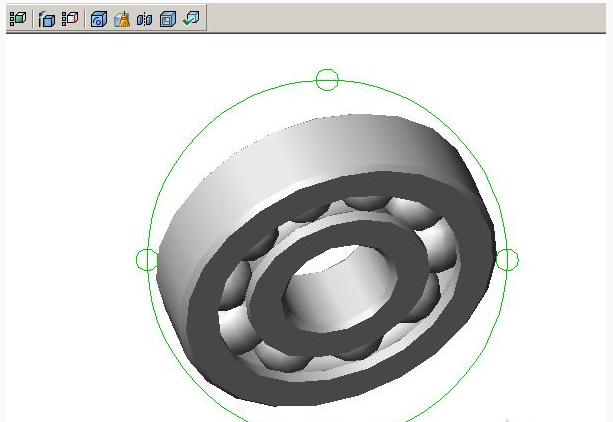

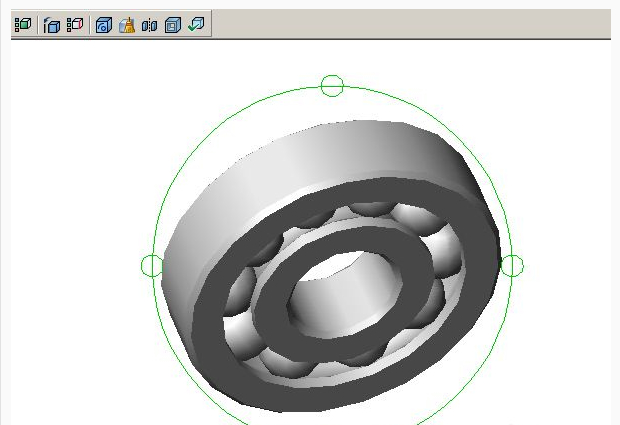

轴承画好了旋转观看一下吧。（上海模具设计师培训）
